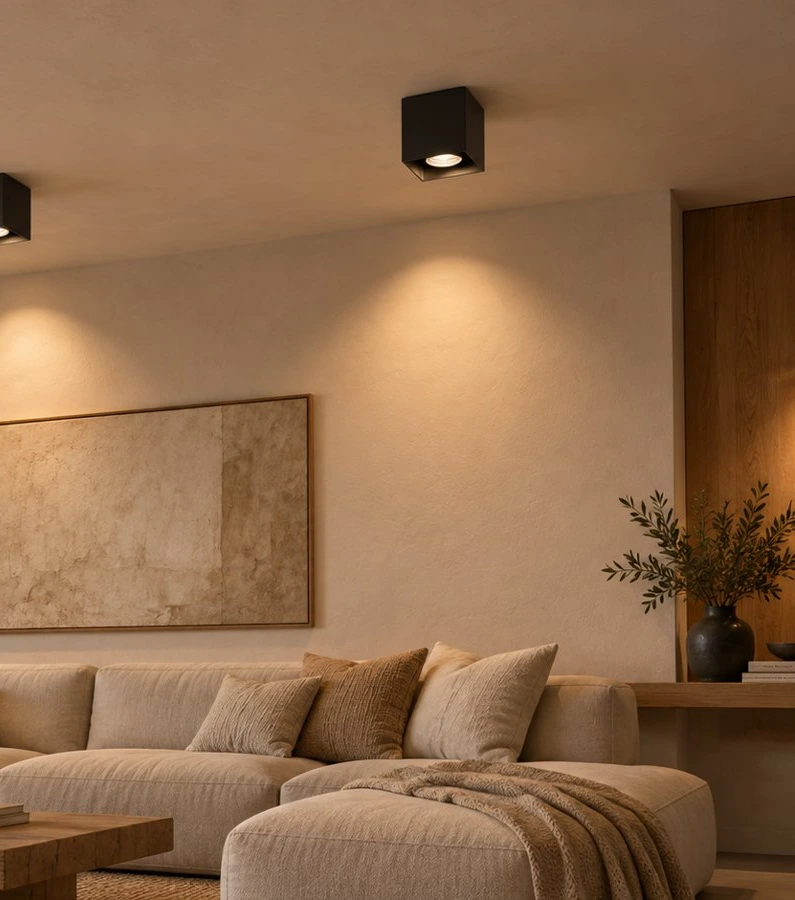

ASPECTO INSTALADO
Aspecto de techo en superficie
El cuerpo queda visible bajo el techo. Compruebe dimensiones, fijaciones, entrada de cable y disposición del driver. El diámetro del cuerpo no es un corte de techo.
1 / 3 · Vistas del producto sobre fondo blanco GD-ADL05-SQ
Las imágenes muestran referencias de acabados, iluminación e instalación. Confirme la configuración elegida al consultar.
Cuadrado · Foco de superficie LED
12W / 20W
Descripción
El GD-ADL05-SQ es una luminaria de superficie cuyo cuerpo queda visible bajo el techo, para iluminación interior sin un cuerpo empotrado. Su forma cuadrada acompaña a interiores de líneas arquitectónicas rectas. El catálogo ofrece versiones de 12W / 20W con diseño Cuadrado y ángulos de haz de 55°.
Características
- Reproducción cromática: CRI Ra 90
- Eficacia luminosa: 90–100 lm/W
- Vida útil nominal: 50.000 horas
- Ángulos de haz del catálogo: 55°
- Opciones de fuente de luz del catálogo: LED · BRIDGELUX / OSRAM
- Acabado: Negro / Blanco
- Opción 3CCT además de versiones de temperatura de color fija (3000K).
- Acabados disponibles: negro, blanco.
DATOS DEL PRODUCTO
Especificaciones y opciones
Especificaciones nominales. Los valores pueden variar según la configuración; confirme la combinación antes de realizar el pedido.
12W · 80×80×H83 mm · Negro
- Modelo
- GD-ADL05-80-SQ-12W-BK
- Potencia nominal
- 12W
- Dimensiones
- 80×80×H83 mm
- Reproducción cromática
- Ra 90
12W · 80×80×H83 mm · Blanco
- Modelo
- GD-ADL05-80-SQ-12W-WH
- Potencia nominal
- 12W
- Dimensiones
- 80×80×H83 mm
- Reproducción cromática
- Ra 90
20W · 100×100×H96 mm · Negro
- Modelo
- GD-ADL05-SQ-100-20W-BK
- Potencia nominal
- 20W
- Dimensiones
- 100×100×H96 mm
- Reproducción cromática
- Ra 90
20W · 100×100×H96 mm · Blanco
- Modelo
- GD-ADL05-SQ-100-20W-WH
- Potencia nominal
- 20W
- Dimensiones
- 100×100×H96 mm
- Reproducción cromática
- Ra 90
Elija sus opciones
La configuración final y las condiciones del pedido se confirman con nuestro equipo comercial.
Ver lista de consulta →PUNTOS DE COMPROBACIÓN
Mire más allá de la tabla técnica.
Compare proveedores considerando el producto, la aplicación y las pruebas.

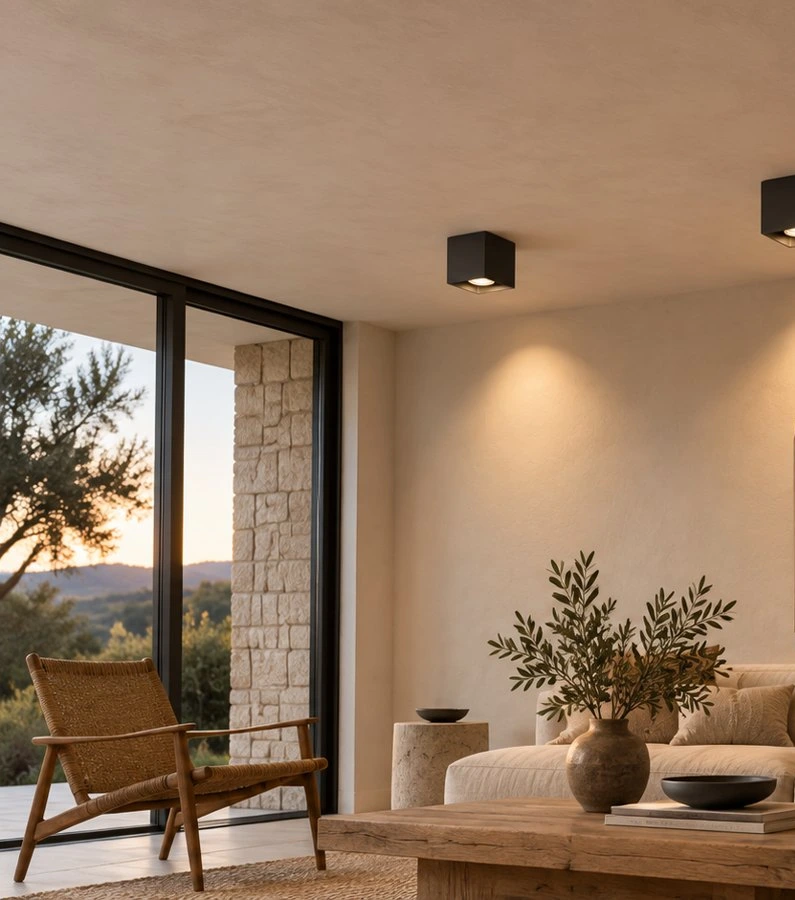

APLICACIÓN INTERIOR
Iluminación en el espacio
La escena muestra la luminaria en un espacio interior. Planifique ángulo, separación y altura y compruebe cobertura con el archivo fotométrico de la versión elegida.
APLICACIÓN Y SELECCIÓN
Aplicaciones de iluminación interior
Las ilustraciones presentan ideas de diseño. Confirme la distribución de luz y la construcción elegida para el proyecto real.
01
Hogares e interiores residenciales
02
Tiendas y expositores comerciales
03
Centros comerciales
04
Hoteles y espacios de hostelería
CERTIFICACIONES Y DOCUMENTOS DE CONFORMIDAD
Confirme los documentos para su mercado
La disponibilidad se verifica por modelo y configuración. Solicite los archivos correspondientes antes de aprobar el pedido.
No se publica ningún certificado hasta verificar el modelo y la configuración. Indíquenos el mercado de destino y las normas exigidas; confirmaremos los archivos aplicables antes de aprobar el pedido.
Los documentos no se extienden automáticamente a otra potencia, fuente de luz, driver o construcción.
Solicitar documentos de conformidad ↗PRUEBAS A REVISAR
Solicite pruebas que correspondan al pedido.
El material sobre procesos de fábrica, si se muestra, no es un informe de ensayo de este modelo. Confirme los documentos de la configuración final.
Información para el diseño de iluminación
Solicite el archivo fotométrico de la potencia y ángulo elegidos. Compruebe cobertura y separación con las dimensiones reales. Una ilustración de catálogo no demuestra rendimiento medido.
Configuración del pedido
Especifique modelo, acabado y opción 3000K o 3CCT. El CRI es Ra 90, la eficacia es 90–100 lm/W y la vida útil nominal es de 50.000 horas. Confirme las tres temperaturas de la versión 3CCT, tensión, driver y regulación antes de aprobar el pedido.
ANTES DE PRESELECCIONAR
Preguntas habituales de compradores
¿Necesita un corte empotrado en el techo?
Es un modelo de techo de superficie. Seleccione las dimensiones del cuerpo y confirme fijaciones y cableado. No se especifica un corte empotrado para este modelo.
¿Qué ángulos y acabados se indican?
Ángulos: 55°. Acabado: Negro / Blanco. Especifique la combinación requerida de cuerpo, aro y reflector para el modelo elegido.
¿Puedo elegir 3000K, 3CCT o regulación?
Hay versiones de 3000K y una opción 3CCT con CRI Ra 90. Confirme las tres temperaturas de la versión 3CCT y la regulación con el driver elegido. No se declara grado de protección contra agua sin verificación del modelo.
SIGUIENTE PASO
¿Encaja GD-ADL05-SQ en su gama?
Elija la configuración y añada el modelo a su consulta. Confirmaremos la construcción, los documentos y el embalaje correspondientes.
