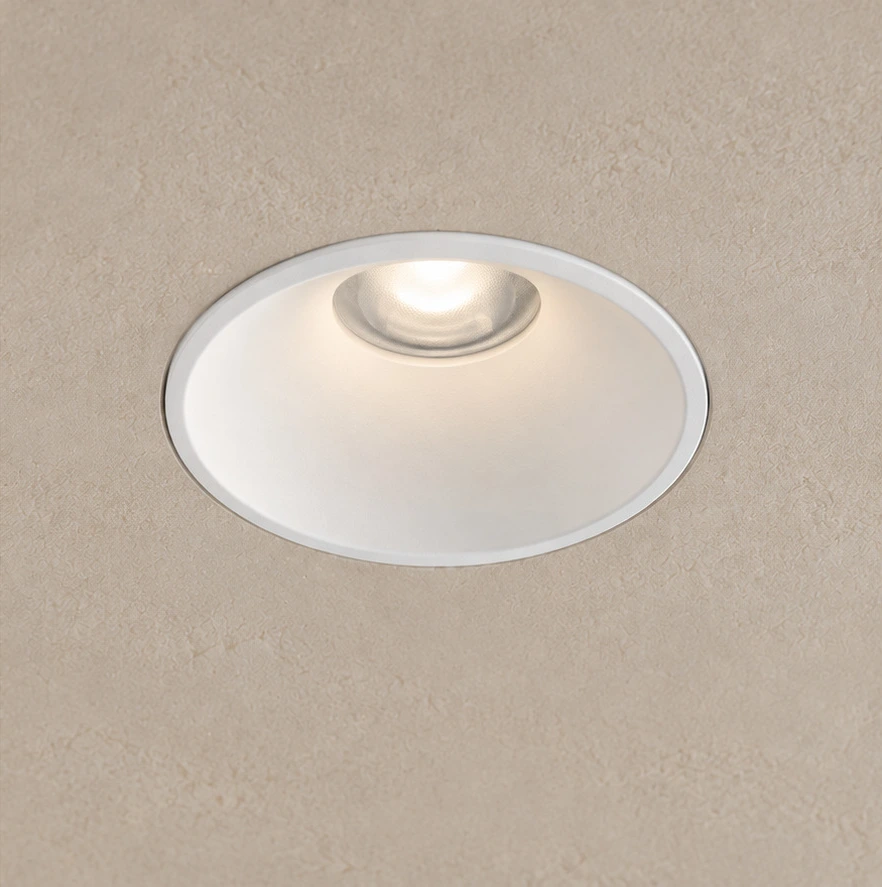

ASPECTO INSTALADO
Aspecto empotrado en el techo
Relacione la versión elegida con su corte indicado. Compruebe profundidad, espacio del driver y acceso antes de instalar. Las aberturas cuadradas y redondas deben seguir el plano final.
1 / 3 · Vistas del producto sobre fondo blanco GD-ADL113
Las imágenes muestran referencias de acabados, iluminación e instalación. Confirme la configuración elegida al consultar.
Tipo B · Downlight empotrable resistente al agua LED
10W / 15W / 24W
Descripción
El GD-ADL113 pertenece a la gama de empotrables resistentes al agua, ilustrada en el catálogo en un techo de baño. El catálogo ofrece versiones de 10W / 15W / 24W con diseño Tipo B. Confirme el grado IP aplicable y las condiciones de instalación antes de especificar una zona húmeda.
Características
- Reproducción cromática: CRI Ra 90
- Eficacia luminosa: 90–100 lm/W
- Vida útil nominal: 50.000 horas
- Cuerpo: Blanco
- Categoría resistente al agua del catálogo; confirmar grado IP y condiciones de instalación
- Opción 3CCT además de versiones de temperatura de color fija (3000K).
- Acabados disponibles: Cuerpo: Blanco.
DATOS DEL PRODUCTO
Especificaciones y opciones
Especificaciones nominales. Los valores pueden variar según la configuración; confirme la combinación antes de realizar el pedido.
10W · Ø87×72 mm · Corte Ø75 mm
- Modelo
- GD-ADL113-10W
- Potencia nominal
- 10W
- Dimensiones
- Ø87×72 mm · Cut-out Ø75 mm
- Reproducción cromática
- Ra 90
15W · Ø110×82 mm · Corte Ø95 mm
- Modelo
- GD-ADL113-15W
- Potencia nominal
- 15W
- Dimensiones
- Ø110×82 mm · Cut-out Ø95 mm
- Reproducción cromática
- Ra 90
24W · Ø136×98 mm · Corte Ø120 mm
- Modelo
- GD-ADL113-24W
- Potencia nominal
- 24W
- Dimensiones
- Ø136×98 mm · Cut-out Ø120 mm
- Reproducción cromática
- Ra 90
Elija sus opciones
La configuración final y las condiciones del pedido se confirman con nuestro equipo comercial.
Ver lista de consulta →PUNTOS DE COMPROBACIÓN
Mire más allá de la tabla técnica.
Compare proveedores considerando el producto, la aplicación y las pruebas.

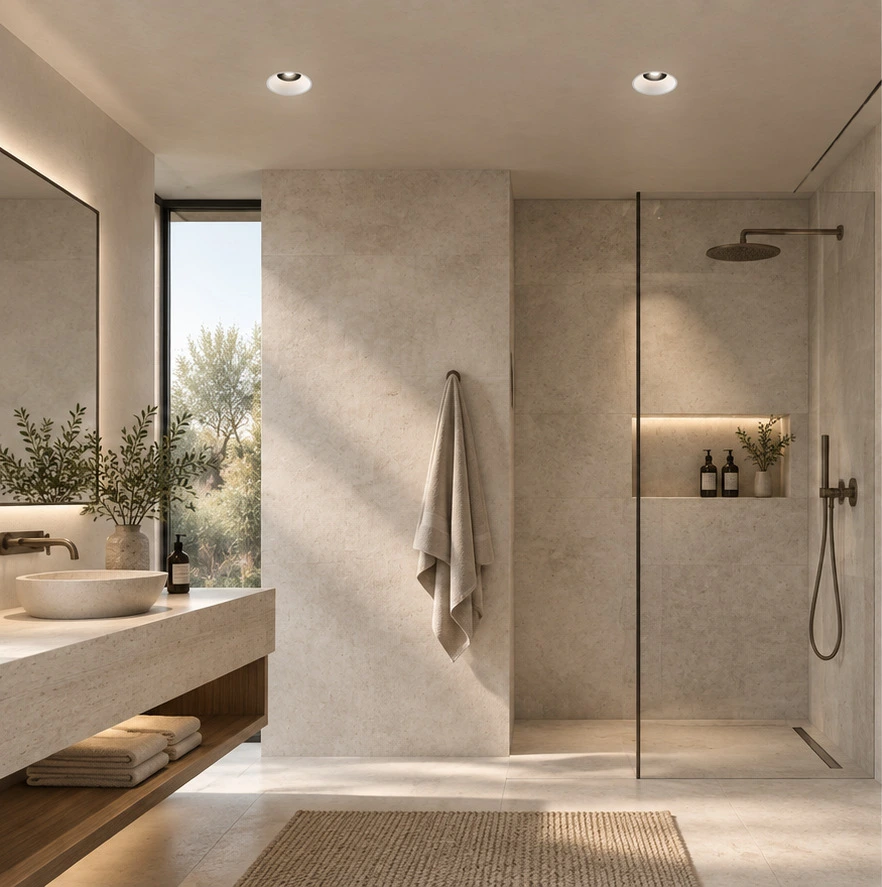

APLICACIÓN INTERIOR
Planificación de iluminación de baño
La escena de baño es una ilustración del catálogo. Confirme el grado de protección verificado y la idoneidad de la instalación completa para la ubicación prevista.
APLICACIÓN Y SELECCIÓN
Aplicaciones de iluminación interior
Las ilustraciones presentan ideas de diseño. Confirme la distribución de luz y la construcción elegida para el proyecto real.
01
Techos de baños residenciales, según grado verificado
02
Techos de baños de hoteles, según grado verificado
03
Proyectos interiores con requisitos de protección contra humedad confirmados
CERTIFICACIONES Y DOCUMENTOS DE CONFORMIDAD
Confirme los documentos para su mercado
La disponibilidad se verifica por modelo y configuración. Solicite los archivos correspondientes antes de aprobar el pedido.
No se publica ningún certificado hasta verificar el modelo y la configuración. Indíquenos el mercado de destino y las normas exigidas; confirmaremos los archivos aplicables antes de aprobar el pedido.
Los documentos no se extienden automáticamente a otra potencia, fuente de luz, driver o construcción.
Solicitar documentos de conformidad ↗PRUEBAS A REVISAR
Solicite pruebas que correspondan al pedido.
El material sobre procesos de fábrica, si se muestra, no es un informe de ensayo de este modelo. Confirme los documentos de la configuración final.
Información para el diseño de iluminación
Solicite el archivo fotométrico de la potencia y ángulo elegidos. Compruebe cobertura y separación con las dimensiones reales. Una ilustración de catálogo no demuestra rendimiento medido.
Configuración del pedido
Especifique modelo, acabado y opción 3000K o 3CCT. El CRI es Ra 90, la eficacia es 90–100 lm/W y la vida útil nominal es de 50.000 horas. Confirme las tres temperaturas de la versión 3CCT, tensión, driver y regulación antes de aprobar el pedido.
ANTES DE PRESELECCIONAR
Preguntas habituales de compradores
¿Qué corte de techo necesito?
Los cortes indicados son Ø75 mm / Ø95 mm / Ø120 mm. Cada abertura debe corresponder a la versión seleccionada en la tabla. Confirme plano y profundidad antes de cortar.
¿Qué ángulos y acabados se indican?
Confirme el ángulo en la consulta. Cuerpo: Blanco. Especifique la combinación requerida de cuerpo, aro y reflector para el modelo elegido.
¿Qué debo comprobar para un baño?
El catálogo incluye el modelo en la familia de empotrables resistentes al agua, pero no indica un grado IP numérico en esta página. Solicite el grado aplicable y documentos de la construcción elegida antes de especificar una zona húmeda.
