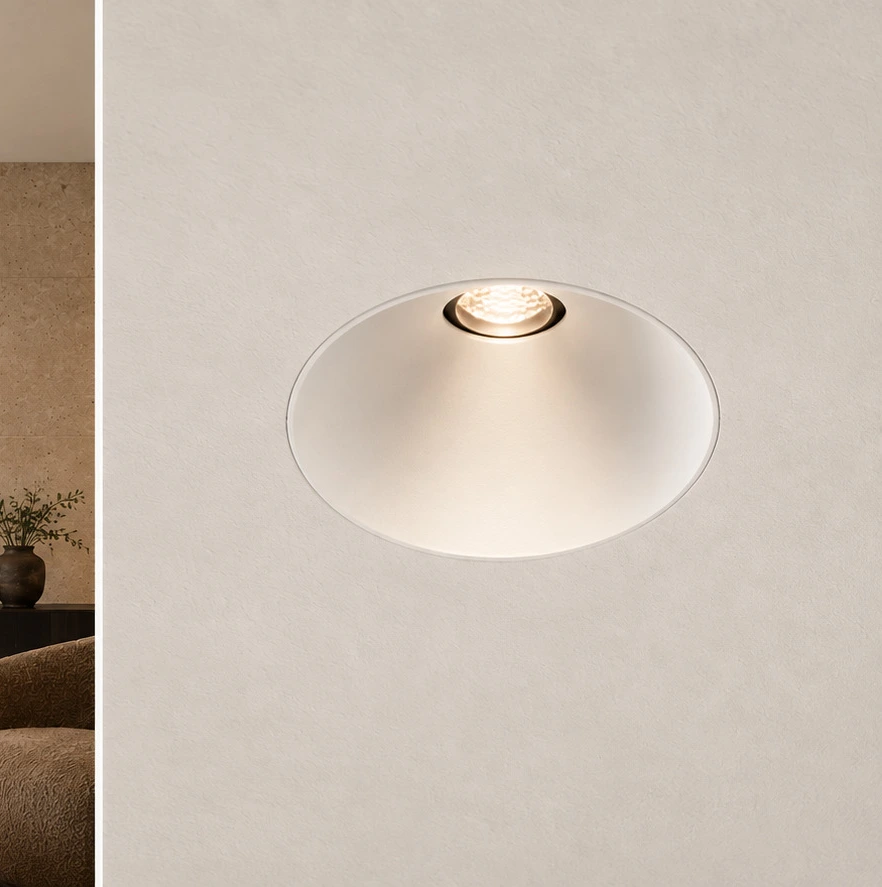

ASPECTO INSTALADO
Integración en el techo sin aro visible
Una luminaria sin aro visible requiere coordinación con el acabado del techo. Compruebe corte, proceso de acabado, profundidad y acceso al driver para la versión elegida.
1 / 3 · Vistas del producto sobre fondo blanco GD-ADL137
Las imágenes muestran referencias de acabados, iluminación e instalación. Confirme la configuración elegida al consultar.
Sin aro visible · Foco empotrable XPE
3-5W / 3-7W / 5-7W
Descripción
El GD-ADL137 es una luminaria empotrable para iluminación interior en hogares, tiendas, centros comerciales y hoteles. El diseño sin aro visible acompaña a interiores con un acabado de techo visualmente continuo. El catálogo ofrece versiones de 3-5W / 3-7W / 5-7W con diseño Sin aro visible y ángulos de haz de 5° / 8° / 10° / 15° / 24° / 36° / 50°.
Características
- Reproducción cromática: CRI Ra 90
- Eficacia luminosa: 90–100 lm/W
- Vida útil nominal: 50.000 horas
- Ángulos de haz del catálogo: 5° / 8° / 10° / 15° / 24° / 36° / 50°
- Opciones de fuente de luz del catálogo: XPE
- Opción 3CCT además de versiones de temperatura de color fija (3000K).
DATOS DEL PRODUCTO
Especificaciones y opciones
Especificaciones nominales. Los valores pueden variar según la configuración; confirme la combinación antes de realizar el pedido.
3-5W · 60×H57 mm · Corte 30-35 mm
- Modelo
- GD-ADL137-30-35-3-5W
- Potencia nominal
- 3-5W
- Dimensiones
- 60×H57 mm · Cut-out 30-35 mm
- Reproducción cromática
- Ra 90
3-7W · 60×H93 mm · Corte 30-35 mm
- Modelo
- GD-ADL137-30-35-3-7W
- Potencia nominal
- 3-7W
- Dimensiones
- 60×H93 mm · Cut-out 30-35 mm
- Reproducción cromática
- Ra 90
5-7W · 70×H60 mm · Corte 40-45 mm
- Modelo
- GD-ADL137-40-45-5-7W
- Potencia nominal
- 5-7W
- Dimensiones
- 70×H60 mm · Cut-out 40-45 mm
- Reproducción cromática
- Ra 90
5-7W · 79×55 mm · Corte 50-55 mm
- Modelo
- GD-ADL137-50-55-5-7W
- Potencia nominal
- 5-7W
- Dimensiones
- 79×55 mm · Cut-out 50-55 mm
- Reproducción cromática
- Ra 90
Elija sus opciones
La configuración final y las condiciones del pedido se confirman con nuestro equipo comercial.
Ver lista de consulta →PUNTOS DE COMPROBACIÓN
Mire más allá de la tabla técnica.
Compare proveedores considerando el producto, la aplicación y las pruebas.

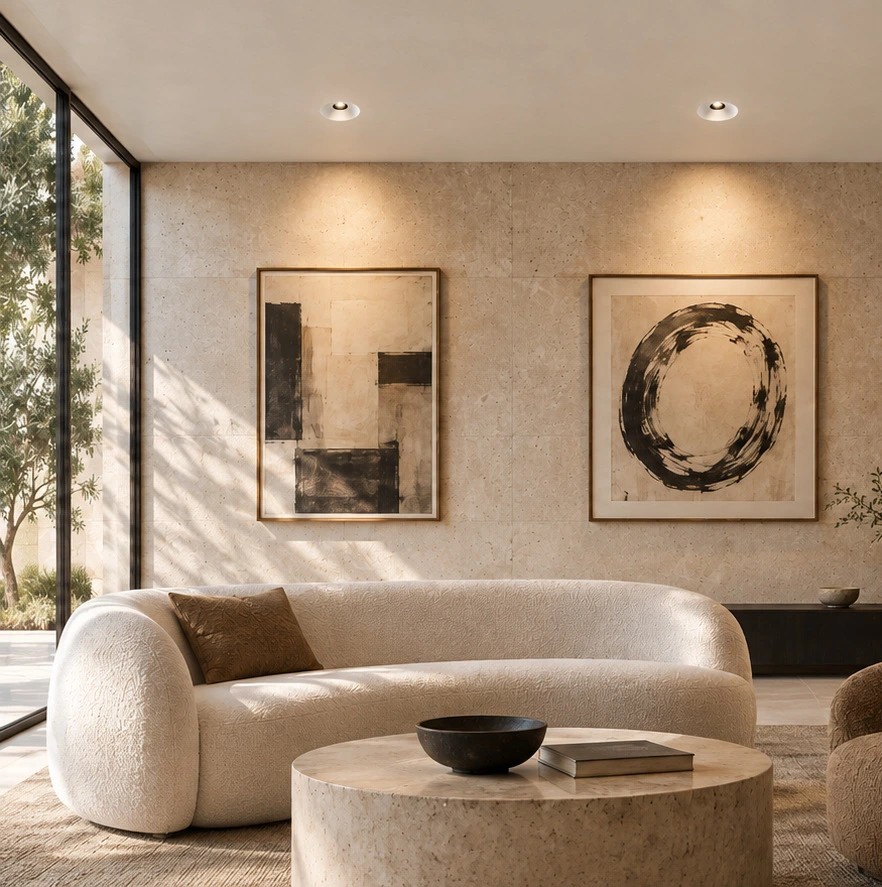

APLICACIÓN INTERIOR
Iluminación en el espacio
La escena muestra la luminaria en un espacio interior. Planifique ángulo, separación y altura y compruebe cobertura con el archivo fotométrico de la versión elegida.
APLICACIÓN Y SELECCIÓN
Aplicaciones de iluminación interior
Las ilustraciones presentan ideas de diseño. Confirme la distribución de luz y la construcción elegida para el proyecto real.
01
Hogares e interiores residenciales
02
Tiendas y expositores comerciales
03
Centros comerciales
04
Hoteles y espacios de hostelería
CERTIFICACIONES Y DOCUMENTOS DE CONFORMIDAD
Confirme los documentos para su mercado
La disponibilidad se verifica por modelo y configuración. Solicite los archivos correspondientes antes de aprobar el pedido.
No se publica ningún certificado hasta verificar el modelo y la configuración. Indíquenos el mercado de destino y las normas exigidas; confirmaremos los archivos aplicables antes de aprobar el pedido.
Los documentos no se extienden automáticamente a otra potencia, fuente de luz, driver o construcción.
Solicitar documentos de conformidad ↗PRUEBAS A REVISAR
Solicite pruebas que correspondan al pedido.
El material sobre procesos de fábrica, si se muestra, no es un informe de ensayo de este modelo. Confirme los documentos de la configuración final.
Información para el diseño de iluminación
Solicite el archivo fotométrico de la potencia y ángulo elegidos. Compruebe cobertura y separación con las dimensiones reales. Una ilustración de catálogo no demuestra rendimiento medido.
Configuración del pedido
Especifique modelo, acabado y opción 3000K o 3CCT. El CRI es Ra 90, la eficacia es 90–100 lm/W y la vida útil nominal es de 50.000 horas. Confirme las tres temperaturas de la versión 3CCT, tensión, driver y regulación antes de aprobar el pedido.
ANTES DE PRESELECCIONAR
Preguntas habituales de compradores
¿Qué corte de techo necesito?
Los cortes indicados son 30-35 mm / 40-45 mm / 50-55 mm. Cada abertura debe corresponder a la versión seleccionada en la tabla. Confirme plano y profundidad antes de cortar.
¿Qué ángulos y acabados se indican?
Ángulos: 5° / 8° / 10° / 15° / 24° / 36° / 50°. Confirme el acabado en la consulta. Especifique la combinación requerida de cuerpo, aro y reflector para el modelo elegido.
¿Puedo elegir 3000K, 3CCT o regulación?
Hay versiones de 3000K y una opción 3CCT con CRI Ra 90. Confirme las tres temperaturas de la versión 3CCT y la regulación con el driver elegido. No se declara grado de protección contra agua sin verificación del modelo.
SIGUIENTE PASO
¿Encaja GD-ADL137 en su gama?
Elija la configuración y añada el modelo a su consulta. Confirmaremos la construcción, los documentos y el embalaje correspondientes.
