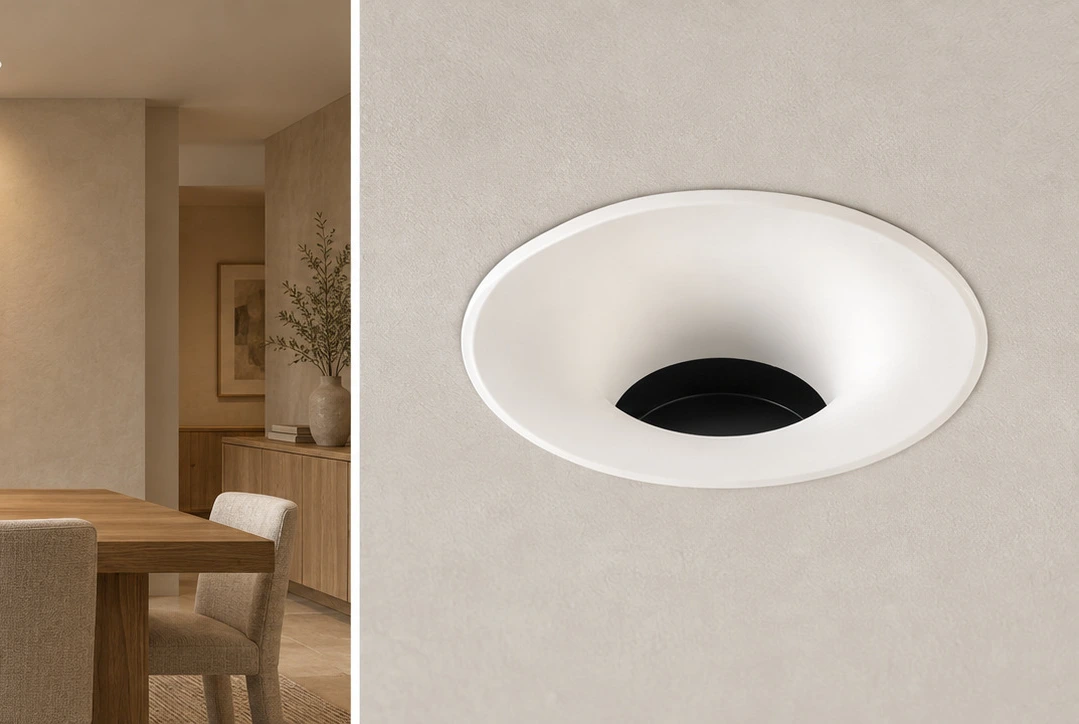

ASPECTO INSTALADO
Aspecto empotrado en el techo
Relacione la versión elegida con su corte indicado. Compruebe profundidad, espacio del driver y acceso antes de instalar. Las aberturas cuadradas y redondas deben seguir el plano final.
1 / 3 · Vistas originales del catálogo GD-ADL40
Las imágenes muestran referencias de acabados, iluminación e instalación. Confirme la configuración elegida al consultar.
Fijo · Aro curvo · Foco empotrable COB
5W / 5-7W / 9W / 7W / 12W / 15W
Descripción
El GD-ADL40 es una luminaria empotrable para iluminación interior en hogares, tiendas, centros comerciales y hoteles. El catálogo ofrece versiones de 5W / 5-7W / 9W / 7W / 12W / 15W con diseño Fijo, Aro curvo y ángulos de haz de 5° / 8° / 10° / 15° / 24° / 36° / 50°.
Características
- Reproducción cromática: CRI Ra 90
- Eficacia luminosa: 90–100 lm/W
- Vida útil nominal: 50.000 horas
- Ángulos de haz del catálogo: 5° / 8° / 10° / 15° / 24° / 36° / 50°
- Opciones de fuente de luz del catálogo: XPE / COB
- Reflector: Gris metalizado / Negro / Blanco
- Cuerpo: Negro
- Opción 3CCT además de versiones de temperatura de color fija (3000K).
- Acabados disponibles: Reflector: Gris metalizado, Reflector: Negro, Reflector: Blanco.
DATOS DEL PRODUCTO
Especificaciones y opciones
Especificaciones nominales. Los valores pueden variar según la configuración; confirme la combinación antes de realizar el pedido.
5W · Ø35×H58 mm · Corte 30 mm
- Modelo
- GD-ADL40-30-5W
- Potencia nominal
- 5W
- Dimensiones
- Ø35×H58 mm · Cut-out 30 mm
- Reproducción cromática
- Ra 90
5-7W · Ø35×H78 mm · Corte 30 mm
- Modelo
- GD-ADL40-30-5-7W
- Potencia nominal
- 5-7W
- Dimensiones
- Ø35×H78 mm · Cut-out 30 mm
- Reproducción cromática
- Ra 90
9W · Ø35×H108 mm · Corte 30 mm
- Modelo
- GD-ADL40-30-9W
- Potencia nominal
- 9W
- Dimensiones
- Ø35×H108 mm · Cut-out 30 mm
- Reproducción cromática
- Ra 90
7W · Ø45×H63 mm · Corte 40 mm
- Modelo
- GD-ADL40-40-7W
- Potencia nominal
- 7W
- Dimensiones
- Ø45×H63 mm · Cut-out 40 mm
- Reproducción cromática
- Ra 90
9W · Ø45×H89 mm · Corte 40 mm
- Modelo
- GD-ADL40-40-9W
- Potencia nominal
- 9W
- Dimensiones
- Ø45×H89 mm · Cut-out 40 mm
- Reproducción cromática
- Ra 90
12W · Ø45×H101 mm · Corte 40 mm
- Modelo
- GD-ADL40-40-12W
- Potencia nominal
- 12W
- Dimensiones
- Ø45×H101 mm · Cut-out 40 mm
- Reproducción cromática
- Ra 90
9W · Ø55×H68 mm · Corte 50 mm
- Modelo
- GD-ADL40-50-9W
- Potencia nominal
- 9W
- Dimensiones
- Ø55×H68 mm · Cut-out 50 mm
- Reproducción cromática
- Ra 90
12W · Ø55×H90 mm · Corte 50 mm
- Modelo
- GD-ADL40-50-12W
- Potencia nominal
- 12W
- Dimensiones
- Ø55×H90 mm · Cut-out 50 mm
- Reproducción cromática
- Ra 90
15W · Ø55×H100 mm · Corte 50 mm
- Modelo
- GD-ADL40-50-15W
- Potencia nominal
- 15W
- Dimensiones
- Ø55×H100 mm · Cut-out 50 mm
- Reproducción cromática
- Ra 90
Elija sus opciones
La configuración final y las condiciones del pedido se confirman con nuestro equipo comercial.
Ver lista de consulta →PUNTOS DE COMPROBACIÓN
Mire más allá de la tabla técnica.
Compare proveedores considerando el producto, la aplicación y las pruebas.

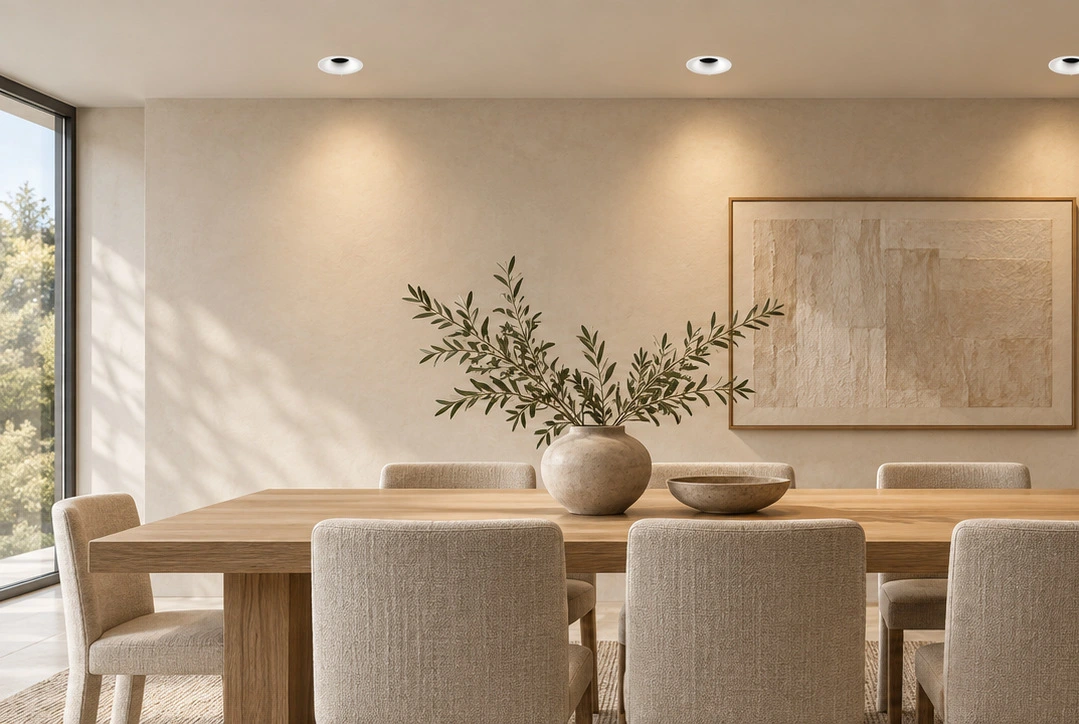

APLICACIÓN INTERIOR
Iluminación en el espacio
La escena muestra la luminaria en un espacio interior. Planifique ángulo, separación y altura y compruebe cobertura con el archivo fotométrico de la versión elegida.
APLICACIÓN Y SELECCIÓN
Aplicaciones de iluminación interior
Las ilustraciones presentan ideas de diseño. Confirme la distribución de luz y la construcción elegida para el proyecto real.
01
Hogares e interiores residenciales
02
Tiendas y expositores comerciales
03
Centros comerciales
04
Hoteles y espacios de hostelería
CERTIFICACIONES Y DOCUMENTOS DE CONFORMIDAD
Confirme los documentos para su mercado
La disponibilidad se verifica por modelo y configuración. Solicite los archivos correspondientes antes de aprobar el pedido.
No se publica ningún certificado hasta verificar el modelo y la configuración. Indíquenos el mercado de destino y las normas exigidas; confirmaremos los archivos aplicables antes de aprobar el pedido.
Los documentos no se extienden automáticamente a otra potencia, fuente de luz, driver o construcción.
Solicitar documentos de conformidad ↗PRUEBAS A REVISAR
Solicite pruebas que correspondan al pedido.
El material sobre procesos de fábrica, si se muestra, no es un informe de ensayo de este modelo. Confirme los documentos de la configuración final.
Información para el diseño de iluminación
Solicite el archivo fotométrico de la potencia y ángulo elegidos. Compruebe cobertura y separación con las dimensiones reales. Una ilustración de catálogo no demuestra rendimiento medido.
Configuración del pedido
Especifique modelo, acabado y opción 3000K o 3CCT. El CRI es Ra 90, la eficacia es 90–100 lm/W y la vida útil nominal es de 50.000 horas. Confirme las tres temperaturas de la versión 3CCT, tensión, driver y regulación antes de aprobar el pedido.
ANTES DE PRESELECCIONAR
Preguntas habituales de compradores
¿Qué corte de techo necesito?
Los cortes indicados son 30 mm / 40 mm / 50 mm. Cada abertura debe corresponder a la versión seleccionada en la tabla. Confirme plano y profundidad antes de cortar.
¿Qué ángulos y acabados se indican?
Ángulos: 5° / 8° / 10° / 15° / 24° / 36° / 50°. Reflector: Gris metalizado / Negro / Blanco. Cuerpo: Negro. Especifique la combinación requerida de cuerpo, aro y reflector para el modelo elegido.
¿Puedo elegir 3000K, 3CCT o regulación?
Hay versiones de 3000K y una opción 3CCT con CRI Ra 90. Confirme las tres temperaturas de la versión 3CCT y la regulación con el driver elegido. No se declara grado de protección contra agua sin verificación del modelo.
SIGUIENTE PASO
¿Encaja GD-ADL40 en su gama?
Elija la configuración y añada el modelo a su consulta. Confirmaremos la construcción, los documentos y el embalaje correspondientes.
